WFP网络过滤驱动分析报告

基本信息

样本名称	qsafd_vw_1_10_0_20.sys
样本类型	Rootkit
样本大小	56.38 KB (57728 bytes)
MD5	D615E94389B927888FDCDE7D2F36BF4C

简介

该Rootkit样本是一个基于WFP框架的网络过滤驱动，在特定的网络分层中设置过滤器，对特定网络数据进行过滤。

样本详细分析

初始化

初始化派遣函数

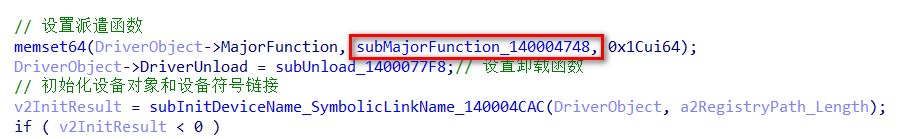

通过memcpy设置驱动的派遣函数，将所有的派遣函数都设置为subMajorFunction_140004748，如图：

函数subMajorFunction_140004748根据接受到IRP请求，进行相应的操作，由于缺少R3程序，这里便没有详细分析具体的派遣函数操作。

初始化设备对象和设备符号链接

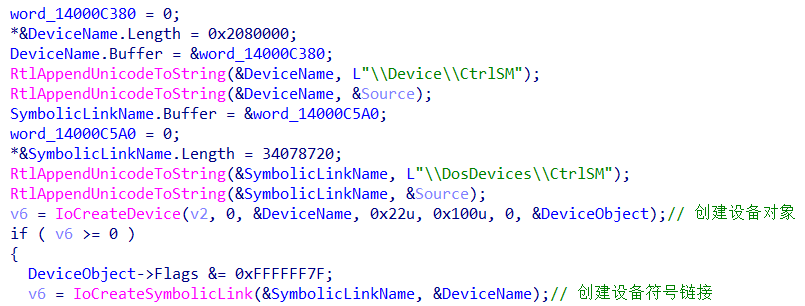

创建名为\Device\CtrlSM的设备对象，创建名为\DosDevicse\CtrlSM的设备符号链接，如图：

初始化卸载函数

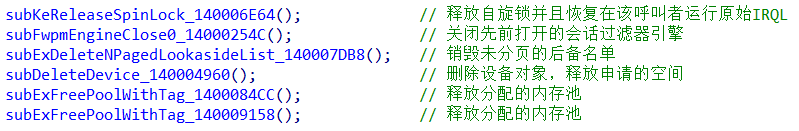

卸载函数释放自旋锁，设备对象和符号链接，释放分配的内存池等，如图：

检测过滤器状态

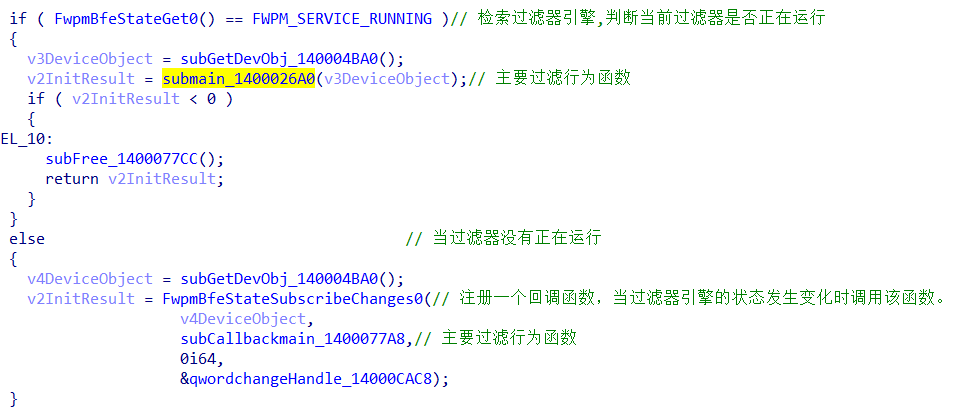

调用函数FwpmBfeStateGet0检测过滤器的运行状态：

当过滤器处于正在运行，便执行主要过滤函数submain_1400026A0;
当过滤器没有正在运行，便执行函数FwpmBfeStateSubscribeChanges0，当过滤器引擎状态发生改变便调用subCallbackmain_1400077A8函数（与submain_1400026A0相同）

主要过滤行为

开启过滤引擎

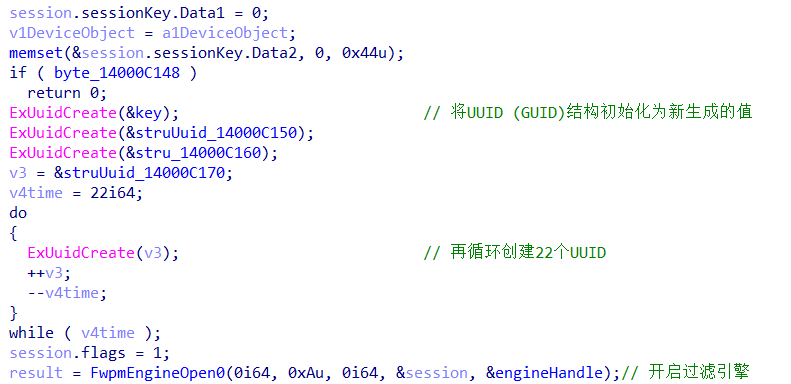

先通过函数ExUuidCreate初始化25个UUID（UUID用来唯一标识提供者、子层、Callout），然后在调用函数FwpmEngineOpen0开启过滤引擎，如图：

添加名为NFSDK Provider的Provider，然后再通过submainFwpsCalloutRegister2_1400028E8函数注册Callout，以及submainFwpmFilterAdd0_140001008函数添加Filter，如图：

注册Callout

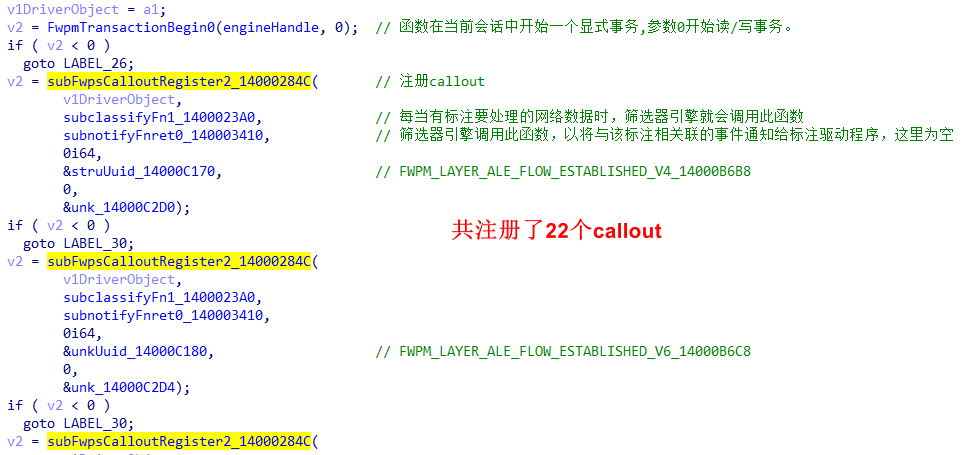

先调用FwpmTransactionBegin0开启过滤设置，然后再调用subFwpsCalloutRegister2_14000284C函数来注册Callout，一共注册了22个callout，如图：

注册完后，当过滤器命中设置好的规则后(后面会添加过滤规则)，便会执行上图中classifyFn1函数，对相应网络数据进行过滤。由于一共注册了22个callout，其中大多需要实际网络环境才能触发，调试起来比较麻烦；静态也有很多结构体指针的使用，因此短时间内无法将每个callout所执行的行为完全分析清楚。

检测杀软

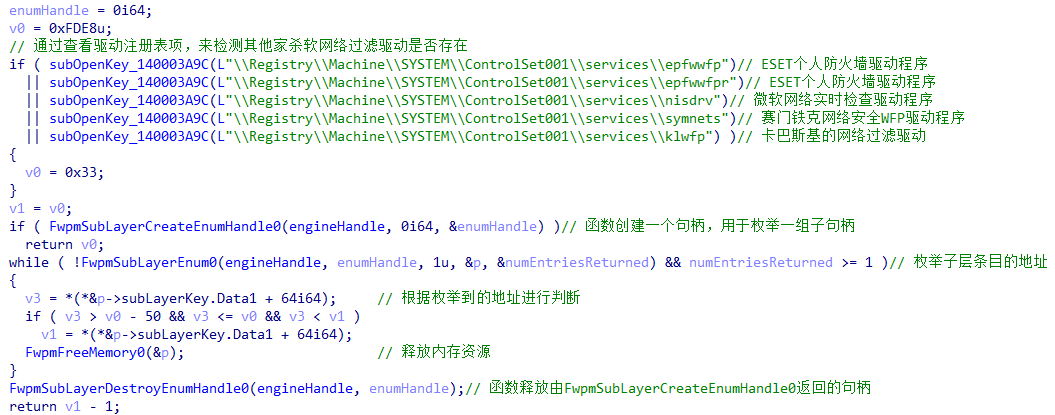

通过查看驱动注册表项，来检测杀软的网络过滤驱动是否存在，如图：

添加子层

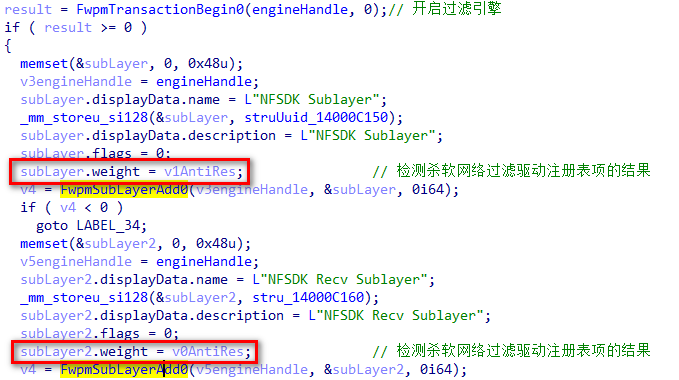

通过调用函数FwpmSubLayerAdd0分别添加NFSDK Sublayer子层和NFSDK Recv Sublayer子层，并根据检测杀软的结果来修改子层的权重（权重值决定过滤的优先级），如图：

添加Callout和Filter

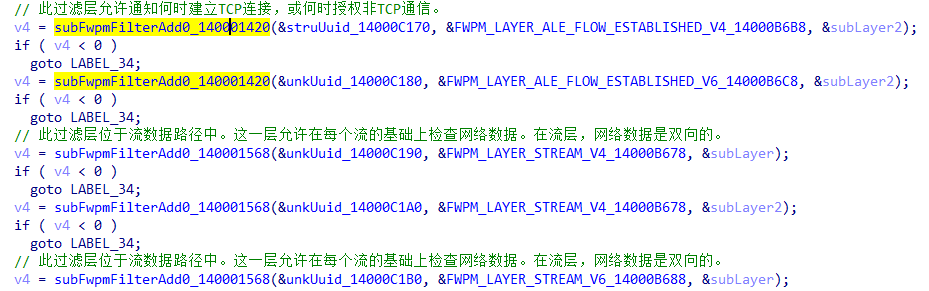

通过调用函数subFwpmFilterAdd0_140001420将之前注册的22个Callout添加到WFP过滤引擎中，并在成功添加Callout后再添加包含相应规则的Filter。

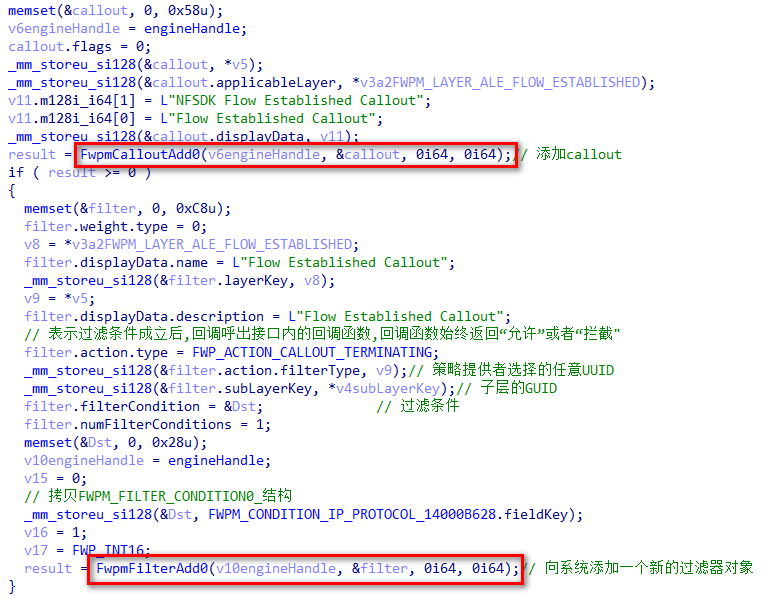

函数subFwpmFilterAdd0_140001420，先通过函数FwpmCalloutAdd0添加Callout，当添加Callout成功后便在通过函数FwpmFilterAdd0向系统添加一个新的过滤器对象，如图：

其中上图中的FWPM_FILTER_CONDITION0_结构定义了需要满足什么条件时过滤条件成立。具体结构如下：

typedef struct FWPM_FILTER_CONDITION0_ {
  GUID                 fieldKey;		//GUID
  FWP_MATCH_TYPE       matchType; 		//指定要执行的匹配类型
  FWP_CONDITION_VALUE0 conditionValue;	//一个FWP_CONDITION_VALUE0结构，其中包含与该字段匹配的值。
} FWPM_FILTER_CONDITION0;
